高束能镜面加工设备介绍

来源:高束能镜面加工设备介绍作者:李经理网址:http://www.jnusm.com浏览数:167

1、高束能加工技术介绍:

高束能是一种包含激光束、电子束、离子束、高频高束能加工的通称,由电能转换的、高频的(频率是20~100KHZ)、高能量密度的且振幅很小的高束能机械能和温度略高于室温的激活能的复合能量,通过各种传递方式将能量打入金属组织内部改变金属塑性,从而实现金属改性加工,在机械加工中效率更高、效果正好;解决了机械行业加工中诸多机械问题;可加工HRC65度以下零件,金属表面光洁度提高3个等级以上,一次装夹光洁度最高可达Ra0.02μm超镜面效果;

高束能镜面加工技术

2、高束能加工六大特性:

高束能镜面加工技术

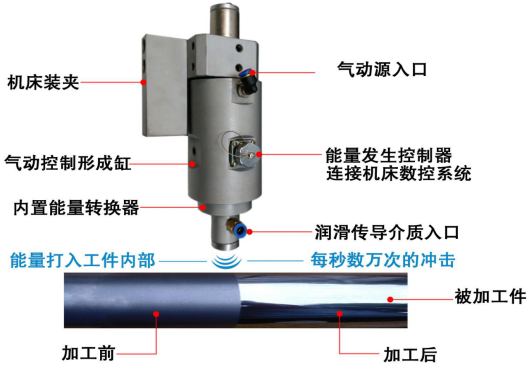

3、高束能技术原理与设备性能说明

1)技术原理:

利用金属在常温状态下的冷塑性特点,结合高束能对金属零件进行强化和微小形变处理,机械加工中通过高束能冲击原理结合到机械各种加工中,实现微小孔纳米级加工,机械加工技术,使金属零件表面达到更理想的表面粗糙度、减少刀具损耗、减少工序和人力开支,同时在零件表面产生压应力,提高零件表面的显微硬度、耐磨性及耐腐蚀性,延长疲劳寿命。

2)高束能加工用途:

高束能加工和其他加工法相结合,逐步形成了多种多样的高束能加工方式和方法,在生产中获得了广泛的应用。高束能应用广泛,随着品创公司结合社会力量的不断研发和深入,它的应用范围还将继续扩大.

3高束能的技术特点

1)高束能表面加工设备应用在各种车床上使用,可采用气动、液压等方式直接装夹方式;

2)高束能表面加工设备采用全触摸屏显示和控制,全自动频率搜索、跟踪。国内首创采用全触摸控制技术,面板简洁,操作方便。

3)独家采用高速DSP芯片,双CPU架构,具备完善自我诊断功能,有效保证输出稳定性;

4)主电路采用原装进口IGBT管,高性能触发模块电路,使用寿命长,故障率极低。

5)采用具有专利保护的自动扫频技术,使用电流扫描与波形比较双重计算,可以准确扫描不同时效枪的工作频率,确保工作稳定性。

6)具备时效枪自动识别功能,无需设置工作频率,自动识别时效枪频率,并自动设置与之匹配的工作参数。

7)采用精密恒幅技术,设备工作中系统自动控制输出振幅,维持输出振幅不变,保证加工效果的可靠性。

8)具备过压、欠压、过流、过热等多重保护电路,确保设备及人身安全。

9)采用进口微型隔膜泵作为润滑系统动力源,压力稳定,耐腐蚀,适应恶劣工作环境。

10)润滑系统具备自动释压回流功能,泵内无摩擦部件,使用寿命长。

11)刀具总成采用优质钢材制造,外观经镀硬铬处理,美观实用。采用气动加压机构,无需调整,操作方便。

12)主要部件全部采用加工中心一次成型,确保各部件的配合精度。

13)有效提高生产效率,节约能源。

4)应用范围:

1)适用于内孔、外圆、内外锥面、平面、R弧、各种异形曲面等;

2)在卧车、立车、球面车、磨床、镗床、铣床、钻床、刨床、加工中心等各种机床使用;

3)加工材料普通钢、碳钢、工具钢、合金钢、不锈钢、高温合金及有色金属材料。

4)应用于航空航天、汽车车桥、液压件、大小轴类、水力发电机、水泥机械、铜瓦、液压支柱、工程机械、石油机械、煤矿机械、汽车冶金、模具制造、电机行业等行业。

高束能镜面加工设备   高束能镜面加工设备

4、设备参数及产品配置

1高束能设备性能参数:

技术指标

设置参数

设备型号

USM-100

USM-200

USM-300A

USM-300B

适用机床型号

适合各类机床

加工前条件

允许表面硬度

≤HRC58

≤HRC58

≤HRC58

≤HRC58

允许圆跳动

0.03

0.06

0.12

0.18

前允许粗糙度

≤Ra7

≤Ra7

≤Ra7

≤Ra7

前尺寸精度

8级以上

8级以上

8级以上

8级以上

工艺参数

最大线速度

70

80

90

100

纵向走刀速度

0.10-0.25

0.10-0.30

0.10-0.35

0.10-0.40

加工电流(A)

0.4-1.2

0.4-1.3

0.4-1.4

0.4-1.5

工作频率(Hz)

30K+2

30K+2

30K+2

30K+2

加工后技术指标

粗糙度

Ra0.2-0.4

Ra0.1-0.4

Ra0.08-0.4

Ra0.05-0.4

耐腐蚀性

提高40%

提高50%

提高1倍

提高1倍以上

疲劳寿命

提高10倍以上

提高20倍以上

提高30倍以上

提高40倍以上

表面硬度

材质不同,微观硬度提高20%至300%,层深0.05-0.2mm

同轴度

改善并提高

尺寸精度

主要取决于机床的精度,但有所提高

2:中控柜技术指标:

技术参数



USM-100

USM-200

USM-300A

USM-300B

束能输出频率(KHZ)

28±2.0

输出功率(W)

480

600

760

820

输入电压(V)

220V±10%/50HZ

输入功率(W)

800

1000

1200

1500

显示方式

D数字表/P数字表加液晶显示

冷却方式

风油混合冷

油箱体积(升)

15

18

21

24

输油泵功率(W)

180

输油压力(MPa)

1.8

回油泵功率(W)

180

输油方式

油泵供给

回油方式

油泵自吸

使用环境

温度:-20℃—40℃;相对湿度:≤92%

输出电缆长度(m)

﹤10

输入电缆长度(m)

﹤10

重量(Kg)

70/110

73/115

76/120

80/125

3:高束能配置指标:

序号

规格

单位

数量

备注


1

高束能加工刀具

专用

2


2

工具座(含滚珠)


2


3

滚珠


4

4

研磨膏

W1、W40

各1

5

工具


1

6

产品手提箱


1

附件

7

产品合格证


1

5、质量保证措施及服务内容

1.公司资质及质量保证措施

我公司首先把好原材料和元器件的进厂入库关,每批必检,同时元器件还必须再做老化试验进行筛选;生产过程实行工序间检验制度,采取自检和他检两种检验方式,并最后做带载试验。严格执行入库前逐项检验制度,做到不漏检一项;出厂前还要做带载出厂前试验,并逐项检查。

2.售前售后服务内容:

2.1我方负责免费现场安装调试,并免费培训设备操作人员和工艺人员。

2.2在贵方以后的使用过程中免费提供技术咨询和设备软件升级,并对贵公司在以后的设备使用过程中所遇到的一切技术工艺问题我方将免费提供帮助。

2.3自验收合格之日起免费保修终生。

2.4若设备出现故障或贵方遇到技术难题我方人员保证2小时内做出反应,24小时内到贵厂处理,保修期内凡因制造不良等引起的一切故障,我方全部免费修理或更换元件。
